一、行業背景

動力電池是新能源汽車重要零部件之一，對新能源汽車的續航里程、整車壽命、安全性等關鍵指標具有重要影響。動力電池在新能源汽車整車成本中占比接近40%，當動力電池電芯、采集電路、電池管理系統（BMS）及其它內部附件等出現故障時，都需要對動力電池包進行拆解維修。而動力電池實時具有高電壓，如何進行標準安全操作？

二、拆卸前準備事項

為了保證電池拆卸過程的安全性，再拆電池包前要先對整車下高壓電，并驗證是否放電完成，具體操作步驟如下：

? ? ? ?1、高壓下電

做好前期防護：關閉車輛用電設備-車門假鎖-關閉車輛電源-存放好鑰匙-打開前艙機蓋。

拆卸低壓蓄電池負極

做好負極隔離（使用絕緣膠帶包裹或絕緣套）

拆卸維修開關（車輛若配置維修開關，佩戴絕緣手套，拆卸維修開關）

? ? ? ?2、高壓驗電

斷開壓蓄電池后，等待5分鐘，帶上絕緣手套，拔下動力電池高壓母線，使用萬用表，測量高壓母線正極和負極與車身之間電壓應低于1V；若高于1V,再等待數分鐘或使用放電器進行放電，再使用萬用表測量電壓是否低于1V。

三、拆卸步驟

? ? ? ?1、舉升車輛

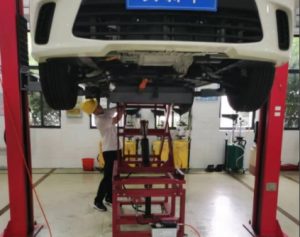

舉升車輛車身離地至1.7米左右（根據身高適合拆卸動力電池高度），落鎖并再次確定支撐平穩

? ? ? ?2、拆后部下護板

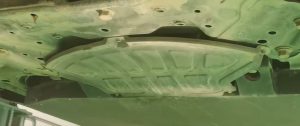

使用10mm六角套筒拆卸前機艙后部下護板

? ? ? ?3、拆進水管

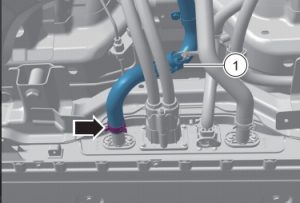

松開電池進水管固定卡箍，脫開電池進水管1動力電池系統總成的連接

注：要接住滲出的防凍液

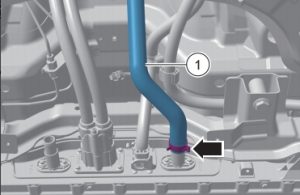

? ? ? ?4、拆出水管

? ? ? ?5、清潔冷卻液

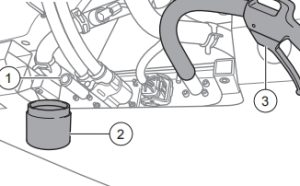

①將氣動噴槍軟管3安裝至動力電池系統總成進水口上。

②將帶有刻度的容器2置于鋰離子動力電池系統總成出水口1下方。

③使用氣動噴槍小心的將動力電池系統總成中的冷卻液吹入容器中，盡可能多的排放冷卻液。

? ? ? ?6、斷高低壓插頭

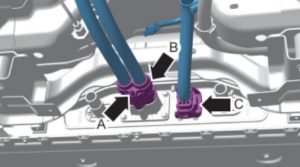

①打開解鎖件，斷開低壓信號連接插頭(箭頭C)。

②使用T25 花形旋具套筒旋松電池高壓線束連接插頭固定螺栓(箭頭A)

③斷開電池高壓線束連接插頭(箭頭B)

? ? ? ?7、拆搭鐵線

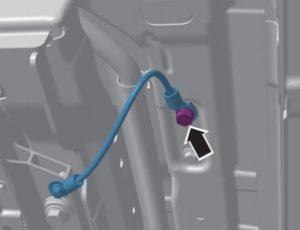

拆卸動力電池系統總成搭鐵線束固定螺栓

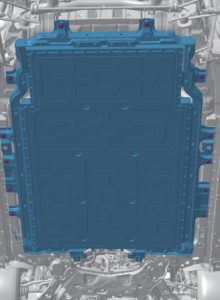

? ? ? ?8、拆電池總成

①做好動力電池系統拆裝前支撐

②拆卸鋰離子動力電池系統總成固定螺栓

③動力電池系統總成移放置維修區域，并做好隔離及警示

四、安裝步驟

? ? ? ?安裝步驟與拆卸步驟相反，具體操作細節如下：

①將動力電池總成置于車輛動力電池安裝位置正下方，托舉平臺上升至電池包上部貼合車身底部，動力電池螺栓孔與車輛安裝孔、定位銷正對齊；

②安裝動力電池總成固定螺栓，緊固螺栓時，由中間向兩邊對角擰緊(需分多次擰緊，先預緊，再分2-3次擰緊至標準值)；

③檢查確認螺栓全部安裝完畢并絕對緊固，緩慢勻速下降托舉平臺并將電池托舉車移致一旁；

④安裝動力電池系統總成與車身的搭鐵線；

⑤將低壓線束插頭與動力電池插接到位，使用螺栓擰緊力矩；

⑥將高壓線束插頭與動力電池插接好，使用螺栓擰緊力矩；

⑦安裝動力電池進水管與出水管（如果沒有進出水管則不需要安裝）；

⑧安裝前機艙后部下護板；

⑨加注冷卻液至副水箱-MAX-與-MIN-之間最高處。
